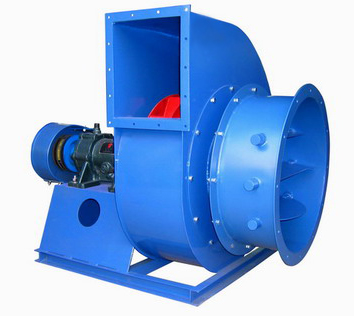

一、Y5-48型鍋爐離心引風機產品概述
    Y5-48型鍋爐離心引風機是為適應燃用各種煤質并配有消煙除裝置的(1～20T/h）工業鍋爐配套設計的，凡進氣條件相當，性能又相適應者均可選用最高溫度不得超過250℃。引風機前必須加裝效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。。

二、Y5-48型鍋爐離心引風機的型式
    引風機制成單吸入。機號有№4、5、6.3、8、10、12.5六種。風機可制成右旋轉和左旋轉兩種型式，從電動機一端正視，葉輪順時針旋轉，稱為右旋轉風機，以“右”表示；葉輪逆時針旋轉，稱為左旋轉風機，以“左”表示。

三、Y5-48型鍋爐離心引風機的結構
    本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。
    (1) 葉輪：有后傾平板葉片12片,材料為16Mn，焊接于弧錐形輪蓋與平板形輪盤中間,經靜、動平衡校正，故運轉平穩，強度高。
    (2) 機殼：用鋼板焊接成蝸殼形整體結構，用螺栓固定在機殼入口側。
    (3) 進風口：做成斂式流線型的整體結構，用螺栓固定在機殼入口側。
    (4) 調節門：調節門葉片為花瓣形，№8以上“左”“右”旋通用。在蝸板上還開有清灰門，便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。
    (5) 傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，須知裝輸水管，耗水量隨環境溫度不同而異，一般按0.5～1m³考慮，軸承箱裝有溫度計和油位指示器，潤滑油采用30號機油，潤滑油采用30號機油。加入油量按油位標志的要求。

四、Y5-48型鍋爐離心引風機的性能與選擇
    風機性能一般均指在標準狀況下的風機性能，無論技術文件或訂貨要求的性能，均按標準狀況為準。如果風機所用的環境并非標準狀況下，則須根據下述關系式將性能參數換算成為標準狀況下的性能參數，然后在性能表中進行選擇。
    關系式如下：

式中：
    Q-流量(m³/h)；
    N-功率(kW)；
    ρ-密度(kg/m³)；
    P-全壓(Pa)；
    η-效率(%)
    n-轉速(r/min)；
    注：無注腳符號表示已知的性能及其關系參數，注腳符號“0”表示所求的性能參數。標準進氣狀態為：大氣壓力Pt＝101325Pa ，進氣溫度ta＝20℃ ，相對濕度Φ＝50% ，空氣密度ρ＝1.2kg/m³。

五、Y5-48型鍋爐離心引風機的安裝和使用
    在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
    在安裝操作的過程中必須注意下列幾點：
    在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。
    在接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。
    檢查機殼內及其它殼體內部，不應有掉入的遺留的工具和雜物。
    安裝要求：
    (1) 安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間間隙尺寸，而且保持軸水平位置。
    (2) 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。

六、Y5-48型鍋爐離心引風機的維護
    （一）風機維護工作制度
    1、只有在風機設備完全正常的情況下方可運轉。
    2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。
    3、定期清除風機氣及氣體輸送管道內部的灰塵、污垢及水等雜質、并防止銹蝕。
    4、對風機設備的修理，不許在運轉中進行。
    （二）風機正常運轉中的注意事項。
    1、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。
    2、對溫度計及油標的靈敏性定期調查。
    3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應及時查明原因，若有故障要立即檢修。
    4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。

七、Y5-48型鍋爐離心引風機訂貨須知
    訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。
    如有特殊要求，我廠可根據客戶的要求特殊設計和制造。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

Y5-48離心通風機性能與選用件表
