一、產品概述

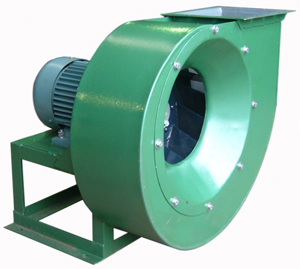

本公司生產的T4-72型離心通風機具有效率高、風量大、性能曲線平穩等特點，是通風排塵及其他換氣場所理想的配套產品。該風機應用時對輸送的氣體要求為：不許有較粘性物質，最高溫度不超過80℃，含塵量和其他硬質顆粒物不大于150mg/m3。
二、形式
風機可制成右旋轉和左旋轉兩種型式，從電動機一端正視，葉輪順時針旋轉，稱為右旋轉風機，以“右”表示；葉輪逆時針旋轉，稱為左旋轉風機，以“左”表示。
式中：
Q-流量(m3/h)；
N-功率(kW)；
ρ-密度(kg/m3)；
P-全壓(Pa)；
η-效率(%)
n-轉速(r/min)；
注：無注腳符號表示已知的性能及其關系參數，注腳符號“0”表示所求的性能參數。標準進氣狀態為：大氣壓力Pt＝101325P ，進氣溫度ta＝20℃ ，相對濕度Φ＝50% ，空氣密度ρ＝1.2kg/m3。
五、風機的安裝和使用
在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
在安裝操作的過程中必須注意下列幾點：
在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。
在接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。
檢查機殼內及其它殼體內部，不應有掉入的遺留的工具和雜物。
安裝要求：
(1) 安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間間隙尺寸，而且保持軸水平位置。
(2) 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。
六、風機的維護
（一）風機維護工作制度
1、只有在風機設備完全正常的情況下方可運轉。
2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。
3、定期清除風機氣及氣體輸送管道內部的灰塵、污垢及水等雜質、并防止銹蝕。
4、對風機設備的修理，不許在運轉中進行。
（二）風機正常運轉中的注意事項。
1、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。
2、對溫度計及油標的靈敏性定期調查。
3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應及時查明原因，若有故障要立即檢修。
4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。
七、訂貨須知
訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。
如有特殊要求，我廠可根據客戶的要求特殊設計和制造。
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
不同型號詳細參數表：
T4-72 № 3A～6A離心通風機安裝及外形尺寸
|
機 號
|
進 風 口
|
出 風 口
|
|||||||||||||||
|
D1
|
D2
|
D3
|
連接螺栓
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
螺 栓 孔
|
|||||||
|
規格
|
個數
|
直徑
|
個數
|
間 距
|
|||||||||||||
|
M(d1)×l1
|
n1
|
d2
|
n2
|
n3×b1
|
n4×b2
|
||||||||||||
|
№3
|
配用
電動機 (B35) |
Y802-4
|
Φ300
|
Φ335
|
Φ370
|
M8×18
|
8
|
183
|
210
|
233
|
312
|
340
|
362
|
Φ7
|
14
|
3×70
|
4×85
|
|
Y90S-2
|
|||||||||||||||||
|
№3.5
|
Y90S-4
|
Φ350
|
Φ388
|
Φ420
|
M8×18
|
8
|
214
|
240
|
264
|
364
|
390
|
414
|
Φ7
|
14
|
3×80
|
4×97.5
|
|
|
Y100L-2
|
|||||||||||||||||
|
№4
|
Y90S-4
|
Φ400
|
Φ445
|
Φ495
|
M8×18
|
8
|
245
|
276
|
305
|
416
|
450
|
476
|
Φ7
|
16
|
3×92
|
5×90
|
|
|
Y132S1-2
|
|||||||||||||||||
|
№4.5
|
Y90S-4
|
Φ450
|
Φ500
|
Φ545
|
M8×18
|
16
|
275
|
306
|
335
|
468
|
500
|
528
|
Φ8.5
|
16
|
3×102
|
5×100
|
|
|
Y132S2-2
|
|||||||||||||||||
|
№5
|
Y100L1-4
|
Φ500
|
Φ560
|
Φ600
|
M8×18
|
16
|
306
|
348
|
386
|
520
|
564
|
600
|
Φ8.5
|
20
|
4×87
|
6×94
|
|
|
Y160M2-2
|
|||||||||||||||||
|
№6
|
Y100L-6
|
Φ600
|
Φ650
|
Φ700
|
M8×18
|
16
|
361
|
400
|
447
|
619
|
660
|
704
|
Φ10
|
22
|
4×100
|
6×110
|
|
|
Y112M-4
|
|||||||||||||||||
| 機號 | 安 裝 及 外 形 尺 寸 | L | ||||||||||||||
| A1 | A2 | A3 | A4 | A5 | B7 | B8 | E1 | E2 | E3 | E4 | E5 | E6 | H1 | 地腳螺栓 | ||
| M(d3)×l2 | ||||||||||||||||
| №3 | 246 | 92 | 193.5 |
100
|
125
|
130
|
160
|
537 | 225 | 312 | 247 | 383 | 647 |
80
|
M8×200
|
455
|
| №3.5 | 285 | 107 | 215 |
100
|
140
|
130
|
180
|
627 | 263 | 354 | 283 | 453 | 780 |
90
|
M8×200
|
502
|
| 227.5 |
125
|
135
|
M8×200
|
527
|
||||||||||||
| №4 | 308 | 123 | 231.5 |
100
|
140
|
130
|
180
|
714 | 300 | 414 | 328 | 516 | 874 |
90
|
M8×200
|
539
|
| 284.5 |
140
|
216
|
200
|
280
|
132
|
M10×250
|
674
|
|||||||||
| №4.5 | 347 | 138 | 246.5 |
100
|
140
|
130
|
180
|
804 | 338 | 466 | 369 | 581 | 980 |
90
|
M8×200
|
569
|
| 299.5 |
140
|
216
|
200
|
280
|
132
|
M10×250
|
704
|
|||||||||
| №5 | 375 | 153 | 294 |
140
|
160
|
176
|
205
|
893 | 375 | 518 | 410 | 645 | 1085 |
100
|
M10×250
|
670
|
|
374
|
210
|
254
|
270
|
325
|
160
|
M10×250
|
840
|
|||||||||
| №6 | 452 | 184 | 319.5 |
140
|
160
|
176
|
205
|
1071 | 450 | 645 | 491 | 774 | 1295 |
100
|
M10×250
|
731
|
| 326.5 | 190 |
180
|
245
|
112
|
M10×250
|
751
|
||||||||||
T4-72 № 7C、8C、10C、12C離心通風機安裝及外形尺寸
| 機號 | 進 風 口 | 出 風 口 | ||||||||||||
| D2 | D1 | 連接螺栓 | B1 | B2 | B3 | B4 | B5 | B6 | 連接螺栓 | |||||
| 規格 | 個數 | 直徑 | 個數 | 間 距 | ||||||||||
| M(d1)×l | n1 | d2 | n2 | n3×b1 | n4×b2 | |||||||||
| № 7 | Φ800 | Φ750 | M10×25 | 12 | 422 | 472 | 508 | 720 | 770 | 808 | Φ10 | 22 | 4×118 | 7×110 |
| № 8 | Φ910 | Φ860 | M10×25 | 12 | 484 | 532 | 570 | 827 | 875 | 912 | Φ10 | 22 | 4×133 | 7×125 |
| №10 | Φ1140 | Φ1080 | M12×25 | 16 | 604 | 667 | 712 | 1040 | 1096 | 1140 | Φ12 | 26 | 5×113 | 8×137 |
| №12 | Φ1340 | Φ1280 | M12×25 | 16 | 726 | 792 | 834 | 1240 | 1305 | 1340 | Φ12 | 30 | 5×132 | 9×145 |
| 機號 |
安 裝 及 外 形 尺 寸
|
|||||||||||||||||||
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B7 | B8 | B9 | B10 | B11 | E1 | E2 | E3 | E4 | E5 | E6 | E7 | |
| A9 | A10 | A11 | A12 | A13 | A14 | B15 | B13 | |||||||||||||
| № 7 | 539 | 254 | 580 | 504 | 311 | 349 |
|
|
554 | 960 | 1080 | 480 | 530 | 1250 | 525 | 735 | 943 | 614 | 1537 | 1517 |
| 330 | 450 |
|
|
410 | 410 | 145 | 85 | |||||||||||||
| № 8 | 618 | 285 | 606 | 566 | 375 | 433 |
|
|
616 | 1110 | 1210 | 480 | 530 | 1428 | 600 | 828 | 1072 | 696 | 1769 | 1728 |
| 385 | 575 |
|
|
410 | 410 | 140 | 80 | |||||||||||||
| №10 | 770 | 356 | 710 | 696 |
542
|
542 | 762 | 1526 | 1630 | 510 | 590 | 1785 | 750 | 1035 | 1340 | 860 | 2200 | 2170 | ||
|
550
|
730 | 440 | 440 | 156 | 88 | |||||||||||||||
| №12 | 924 | 417 | 764 | 824 | 174 | 266 | 540 | 540 | 884 | 1796 | 2040 | 510 | 590 | 2142 | 900 | 1242 | 1598 | 1032 | 2632 | 2592 |
| 100 | 430 | 530 | 530 | 440 | 440 | 148 | 83 | |||||||||||||
| 機 號 |
安 裝 及 外 形 尺 寸
|
葉輪重 kg |
風機重 (不包括電機) |
|||||||||
|
E8 |
E9 |
E10 |
H1 |
H2 |
H3 |
L |
S |
地腳螺栓 |
||||
|
E11 |
E12 |
M(d3)×l2 |
M(d4)×l3 |
|||||||||
|
№ 7 |
1290 |
1547 |
584 |
280 |
250 |
390 |
1353 |
2 |
M24×500 |
M16×320 |
62 |
424
|
|
765 |
973 |
|||||||||||
|
№ 8 |
1468 |
1757 |
656 |
280 |
250 |
390 |
1410 |
2 |
M24×500 |
M16×320 |
88．7 |
560
|
|
868 |
1102 |
|||||||||||
|
№10 |
1850 |
2220 |
830 |
360 |
280 |
550 |
1650 |
2 |
M24×630 |
M16×400 |
162 |
850
|
|
1080 |
1390 |
|||||||||||
|
№12 |
2193 |
2642 |
994 |
360 |
280 |
550 |
1825 |
2 |
M24×630 |
M16×400 |
271 |
1240
|
T4-72風機性能參數與選用件表
|
機號
|
傳動方式
|
轉速
r/min |
序號
|
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
% |
所需功率
kW |
電動機
|
|
|
型號
|
功率
kW |
|||||||||
|
3
|
A
|
2900
|
1
2 3 4 5 6 7 8 |
1588
1797 2005 2214 2423 2631 2840 3079 |
1142
1124 1097 1057 994 924 829 716 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
0.69
0.73 0.77 0.80 0.82 0.83 0.84 0.83 |
0.96
1.03 1.08 1.12 1.14 1.17 1.18 1.16 |
Y90S-2(B35)
|
1.5
|
|
3
|
A
|
1450
|
1
2 3 4 5 6 7 8 |
794
898 1003 1107 1211 1316 1420 1524 |
285
280 373 263 248 230 207 179 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
0.09
0.09 0.10 0.10 0.10 0.10 0.11 0.10 |
0.13
0.14 0.14 0.15 0.15 0.16 0.16 0.16 |
Y802-4(B35)
|
0.75
|
|
3.5
|
A
|
2900
|
1
2 3 4 5 6 7 8 |
2522
2853 3184 3516 3847 4178 4510 4841 |
1556
1532 1495 1440 1355 1259 1129 976 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
1.49
1.58 1.67 1.74 1.76 1.80 1.82 1.79 |
1.93
2.06 2.17 2.26 2.29 2.34 2.36 2.33 |
Y100L-2(B35)
|
3
|
|
3.5
|
A
|
1450
|
1
2 3 4 5 6 7 8 |
1261
1427 1592 1758 1924 2089 2255 2421 |
388
382 372 359 337 314 281 243 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
0.19
0.20 0.21 0.22 0.22 0.22 0.23 0.22 |
0.28
0.30 0.31 0.33 0.33 0.34 0.34 0.34 |
Y90S-4(B35)
|
1.1
|
|
4
|
A
|
2900
|
1
2 3 4 5 6 7 8 |
3764
4259 4753 5248 5743 6237 6732 7226 |
2036
2005 1956 1884 1772 1646 1476 1275 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
2.90
3.09 3.26 3.38 3.44 3.51 3.54 3.49 |
3.48
3.70 3.91 4.06 4.12 4.21 4.25 4.19 |
Y132S1-2(B35)
|
5.5
|
|
4
|
A
|
1450
|
1
2 3 4 5 6 7 8 |
1882
2129 2377 2624 2871 3119 3366 3613 |
506
499 486 469 441 410 368 318 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
0.36
0.39 0.41 0.42 0.43 0.44 0.44 0.44 |
0.54
0.58 0.61 0.63 0.64 0.66 0.66 0.65 |
Y90S-4(B35)
|
1.1
|
|
4.5
|
A
|
2900
|
1
2 3 4 5 6 7 8 |
5360
6064 6768 7472 8176 8881 9585 10288 |
2582
2542 2480 2388 2246 2087 1871 1616 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
5.22
5.56 5.87 6.10 6.19 6.32 6.39 6.29 |
6.00
6.39 6.75 7.01 7.12 7.27 7.35 7.23 |
Y132S2-2(B35)
|
7.5
|
|
4.5
|
A
|
1450
|
1
2 3 4 5 6 7 8 |
2680
3032 3384 3736 4088 4440 4792 5144 |
641
631 616 593 558 519 466 402 |
73
76.3 78.7 80.6 81.7 80.8 77.5 73 |
0.65
0.70 0.73 0.76 0.77 0.79 0.80 0.79 |
0.91
0.97 1.03 1.07 1.08 1.11 1.12 1.10 |
Y90S-4(B35)
|
1.1
|
|
5
|
A
|
2900
|
1
2 3 4 5 6 7 8 |
7352
8318 9284 10249 11215 12181 13147 14113 |
3195
3145 3067 2954 2778 2581 2314 1998 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
8.59
9.18 9.68 10.08 10.26 10.45 10.45 10.35 |
9.88
10.56 11.14 11.59 11.80 12.01 12.01 11.91 |
Y160M1-2(B35)
|
11
|
|
Y160M2-2(B35)
|
15
|
|||||||||
|
5
|
A
|
1450
|
1
2 3 4 5 6 7 8 |
3676
4159 4642 5125 5608 6091 6574 7057 |
792
780 761 733 690 641 575 497 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
1.07
1.15 1.21 1.2 1.28 1.31 1.31 1.29 |
1.40
1.49 1.57 1.64 1.67 1.70 1.70 1.68 |
Y100L1-4(B35)
|
2.2
|
|
6
|
A
|
1450
|
1
2 3 4 5 6 7 8 |
6352
7187 8021 8856 9691 10525 11359 12194 |
1142
1124 1097 1057 994 924 829 716 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
2.67
2.86 3.01 3.13 3.19 3.25 3.25 3.22 |
3.21
3.43 3.61 3.76 3.83 3.90 3.90 3.86 |
Y112M-4(B35)
|
4
|
|
6
|
A
|
960
|
1
2 3 4 5 6 7 8 |
4206
4758 5311 5863 6416 6968 7521 8073 |
499
492 480 462 435 404 363 313 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
0.78
0.83 0.87 0.91 0.93 0.94 0.94 0.93 |
1.09
0.16 1.22 1.27 1.30 1.32 1.32 1.31 |
Y100L-6(B35)
|
1.5
|
|
7
|
C
|
1800
|
1
2 3 4 5 6 7 8 |
12521
14166 15812 17457 19102 20747 22392 24038 |
2406
2369 2310 2225 2093 1945 1744 1506 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
11.05
11.81 12.46 12.96 13.20 13.44 13.44 13.32 |
13.38
14.29 15.08 15.69 15.97 16.26 16.26 16.12 |
Y160L-4
|
15
|
|
Y180M-4
|
18.5
|
|||||||||
|
7
|
C
|
1600
|
1
2 3 4 5 6 7 8 |
11130
12592 14055 15517 16980 18442 19904 21367 |
1897
1868 1822 1755 1651 1534 1376 1189 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
7.76
8.29 8.75 9.10 9.27 9.44 9.44 9.35 |
9.39
10.04 10.59 11.02 11.22 11.42 11.42 11.32 |
Y160M-4
|
11
|
|
7
|
C
|
1250
|
1
2 3 4 5 6 7 8 |
8696
9838 10980 12123 13265 14408 15550 16693 |
1155
1137 1109 1069 1005 934 838 724 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
3.70
3.95 4.17 4.34 4.42 4.50 4.50 4.46 |
4.67
4.99 5.27 5.48 5.58 5.68 5.68 5.63 |
Y132S-4
|
5.5
|
|
7
|
C
|
1120
|
1
2 3 4 5 6 7 8 |
7791
8815 9839 10862 11886 12909 13933 14957 |
927
912 890 857 807 750 673 581 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
2.66
2.84 3.00 3.12 3.18 3.24 3.24 3.21 |
3.36
3.56 3.79 3.94 4.02 4.09 4.09 4.05 |
Y112M-4
|
4
|
|
7
|
C
|
1000
|
1
2 3 4 5 6 7 8 |
6957
7871 8785 9699 10612 11526 12440 13354 |
738
727 709 683 643 597 536 463 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
1.89
2.02 2.14 2.22 2.26 2.30 2.30 2.28 |
2.59
2.56 2.70 2.81 2.86 2.91 2.91 2.88 |
Y100L2-4
|
3
|
|
7
|
C
|
900
|
1
2 3 4 5 6 7 8 |
6261
7083 7906 8729 9551 10373 11196 12019 |
598
588 574 553 520 484 434 375 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
1.38
1.48 1.56 1.62 1.65 1.68 1.68 1.66 |
1.89
2.02 2.13 2.22 2.26 2.30 2.30 2.28 |
Y100L2-4
|
3
|
|
7
|
C
|
800
|
1
2 3 4 5 6 7 8 |
5565
6296 7028 7759 8490 8221 9952 10683 |
472
465 453 437 411 382 343 296 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
0.97
1.04 1.09 1.14 1.16 1.18 1.18 1.17 |
1.33
1.42 1.50 1.56 1.59 1.61 1.61 1.60 |
Y100L1-4
|
2.2
|
|
7
|
C
|
710
|
1
2 3 4 5 6 7 8 |
4939
5588 6237 6886 7535 8184 8833 9482 |
372
366 357 344 324 301 270 233 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
0.68
0.72 0.76 0.80 0.81 0.82 0.82 0.82 |
1.00
1.07 1.13 1.17 1.19 1.22 1.22 1.20 |
Y90L-4
|
1.5
|
|
8
|
C
|
1800
|
1
2 3 4 5 6 7 8 |
18691
21147 23603 26058 28514 30970 33426 35882 |
3150
3101 3025 2913 2740 2545 2282 1970 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
21.54
23.02 24.28 25.26 25.73 26.19 26.19 25.96 |
26.08
27.86 29.40 30.58 31.15 31.71 31.71 31.43 |
Y200L-4
|
30
|
|
Y225S-4
|
37
|
|||||||||
|
8
|
C
|
1600
|
1
2 3 4 5 6 7 8 |
16614
18797 20980 23163 25346 27529 29712 31895 |
2483
2445 2385 2297 2160 2007 1800 1554 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
15.13
16.17 17.05 17.74 18.07 18.40 18.40 18.23 |
18.32
19.57 20.64 21.48 21.87 22.27 22.27 22.07 |
Y180L-4
|
22
|
|
8
|
C
|
1250
|
1
2 3 4 5 6 7 8 |
12980
14685 16390 18096 19801 21507 23212 24918 |
1500
1487 1451 1398 1315 1222 1096 947 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
7.22
7.71 8.13 8.46 8.62 8.77 8.77 8.69 |
8.73
9.33 9.84 10.24 10.43 10.62 10.62 10.53 |
Y160M-4
|
11
|
|
8
|
C
|
1120
|
1
2 3 4 5 6 7 8 |
11630
13158 14686 16214 17742 19270 20798 22326 |
1211
1193 1164 1124 1054 980 879 760 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
5.19
5.54 5.85 6.09 6.20 6.31 6.31 6.25 |
6.28
6.71 7.08 7.37 7.50 7.64 7.64 7.57 |
Y132M-4
|
7.5
|
|
8
|
C
|
1000
|
1
2 3 4 5 6 7 8 |
10384
11748 13112 14477 15841 17205 18570 19934 |
965
950 927 893 840 781 700 605 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
3.69
3.95 4.16 4.33 4.41 4.49 4.49 4.45 |
4.67
4.99 5.26 5.47 5.57 5.67 5.67 5.62 |
Y132S-4
|
5.5
|
|
8
|
C
|
900
|
1
2 3 4 5 6 7 8 |
9346
10573 11801 13029 14257 15485 16713 17941 |
781
769 750 723 680 632 567 490 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
2.69
2.88 3.04 3.16 3.22 3.27 3.27 3.25 |
3.40
3.63 3.83 3.99 4.06 4.14 4.14 4.10 |
Y112M-4
|
4
|
|
8
|
C
|
800
|
1
2 3 4 5 6 7 8 |
8307
9399 10490 11581 12673 13764 14856 15947 |
617
607 592 571 537 499 448 387 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
1.89
2.02 2.13 2.22 2.26 2.30 2.30 2.28 |
2.59
2.55 2.69 2.80 2.85 2.90 2.90 2.88 |
Y100L2-4
|
3
|
|
8
|
C
|
710
|
1
2 3 4 5 6 7 8 |
7373
8341 9310 10278 11247 12216 13184 14153 |
486
478 466 449 423 393 353 305 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
1.32
1.41 1.49 1.55 1.58 1.61 1.61 1.59 |
1.81
1.93 2.04 2.12 2.16 2.20 2.20 2.18 |
Y100L1-4
|
2.2
|
|
8
|
C
|
630
|
1
2 3 4 5 6 7 8 |
6542
7402 8261 9121 9980 10839 11699 12558 |
382
376 367 354 333 309 278 240 |
75.1
78.3 80.8 82.6 83.5 82.8 80.2 75.1 |
0.92
0.99 1.04 1.08 1.10 1.12 1.12 1.11 |
1.36
1.35 1.42 1.48 1.51 1.54 1.54 1.52 |
Y100L-6
|
1.5
|
|
10
|
C
|
1300
|
1
2 3 4 5 6 |
37328
31947 36758 41377 46188 50807 |
2551
2494 2381 2212 1958 1621 |
78.1
82.6 85.8 86.8 84.5 78.1 |
24.56
26.55 28.10 29.05 29.52 29.11 |
29.73
32.14 34.01 35.16 35.73 35.23 |
Y225S-4
|
37
|
|
10
|
C
|
1170
|
1
2 3 4 5 6 |
24595
28752 33082 37239 41569 45726 |
2063
2017 1926 1789 1584 1311 |
78.1
82.6 85.8 86.8 84.5 78.1 |
17.91
19.36 20.48 21.17 21.52 21.22 |
21.67
23.43 24.79 25.63 26.05 25.68 |
Y200L-4
|
30
|
|
10
|
C
|
1040
|
1
2 3 4 5 6 |
21862
25557 29406 33101 36950 40645 |
1627
1591 1519 1412 1250 1035 |
78.1
82.6 85.8 86.8 84.5 78.1 |
12.58
13.59 14.38 14.87 15.11 14.90 |
15.22
16.46 17.41 18.00 18.30 18.04 |
Y180L-4
|
18.5
|
|
10
|
C
|
940
|
1
2 3 4 5 6 |
19760
23100 26597 29918 33397 36737 |
1328
1299 1240 1152 1020 845 |
78.1
82.6 85.8 86.8 84.5 78.1 |
9.29
10.04 10.62 10.98 11.16 11.00 |
11.24
12.15 12.86 13.29 13.51 13.32 |
Y160L-4
|
15
|
|
10
|
C
|
830
|
1
2 3 4 5 6 |
17447
20396 23438 26417 29489 32438 |
1034
1012 966 898 795 658 |
78.1
82.6 85.8 86.8 84.5 78.1 |
6.39
6.91 7.31 7.56 7.68 7.57 |
7.74
8.36 8.85 9.15 9.30 9.17 |
Y160M-4
|
11
|
|
10
|
C
|
740
|
1
2 3 4 5 6 |
15556
18185 20923 23553 26291 28921 |
822
803 767 713 632 523 |
78.1
82.6 85.8 86.8 84.5 78.1 |
4.53
4.90 5.18 5.36 5.44 5.37 |
5.72
5.93 6.27 6.49 6.59 6.50 |
Y132M-4
|
7.5
|
|
10
|
C
|
660
|
1
2 3 4 5 6 |
13874
16219 18661 21006 23449 25794 |
653
639 610 567 502 416 |
78.1
82.6 85.8 86.8 84.5 78.1 |
3.21
3.47 3.68 3.80 3.86 3.81 |
4.06
4.39 4.64 4.80 4.88 4.81 |
Y132M2-6
|
5.5
|
|
10
|
C
|
580
|
1
2 3 4 5 6 |
12192
14253 16399 18460 20607 22667 |
504
493 471 438 388 321 |
78.1
82.6 85.8 86.8 84.5 78.1 |
2.18
2.36 2.50 2.58 2.62 2.58 |
2.76
2.98 3.15 3.26 3.31 3.26 |
Y132M1-6
|
4
|
|
10
|
C
|
520
|
1
2 3 4 5 6 |
10931
12778 14703 16550 18475 20322 |
405
396 378 352 312 258 |
78.1
82.6 85.8 86.8 84.5 78.1 |
1.57
1.70 1.80 1.86 1.89 1.86 |
2.15
2.33 2.46 2.54 2.59 2.55 |
Y132S-6
|
3
|
|
12
|
C
|
1170
|
1
2 3 4 5 6 |
42500
49684 57166 64349 71832 79015 |
2980
2914 2781 2583 2287 1892 |
78.1
82.6 85.8 86.8 84.5 78.1 |
44.55
48.16 50.96 52.69 53.55 52.80 |
53.93
58.30 61.69 63.78 64.82 63.91 |
Y280S-4
|
75
|
|
12
|
C
|
1040
|
1
2 3 4 5 6 |
37778
44163 50814 57199 63850 70236 |
2349
2297 2193 2037 1804 1493 |
78.1
82.6 85.8 86.8 84.5 78.1 |
31.29
33.83 35.79 37.00 37.61 37.08 |
37.88
40.95 43.33 44.79 45.53 44.89 |
Y250M-4
|
55
|
|
12
|
C
|
940
|
1
2 3 4 5 6 |
34145
39917 45928 51699 57711 63482 |
1916
1874 1789 1662 1472 1218 |
78.1
82.6 85.8 86.8 84.5 78.1 |
23.11
24.98 26.43 27.32 27.77 27.38 |
27.97
30.23 31.99 33.08 33.62 33.14 |
Y225S-4
|
37
|
|
12
|
C
|
830
|
1
2 3 4 5 6 |
30150
35245 40554 45649 50957 5605 |
1492
1459 1393 1294 1146 949 |
78.1
82.6 85.8 86.8 84.5 78.1 |
15.91
17.19 18.19 18.81 19.12 18.85 |
19.25
20.81 22.02 22.77 23.14 22.82 |
Y200L2-6
|
22
|
|
Y225M-6
|
30
|
|||||||||
|
12
|
C
|
740
|
1
2 3 4 5 6 |
29880
31424 36156 40699 45432 49975 |
1185
1158 1106 1028 910 754 |
78.1
82.6 85.8 86.8 84.5 78.1 |
11.27
12.19 12.89 13.33 13.55 13.36 |
13.64
14.75 15.61 16.14 16.4 16.17 |
Y200L1-6
|
18.5
|
|
12
|
C
|
660
|
1
2 3 4 5 6 |
23974
28026 32247 36299 40520 44572 |
942
621 879 817 724 599 |
78.1
82.6 85.8 86.8 84.5 78.1 |
8.00
8.65 9.15 9.46 9.61 9.48 |
9.68
10.47 11.07 11.45 11.64 11.47 |
Y180L-6
|
15
|
|
12
|
C
|
580
|
1
2 3 4 5 6 |
21068
24629 28338 31899 35609 39170 |
727
711 679 631 559 463 |
78.1
82.6 85.8 86.8 84.5 78.1 |
5.43
5.87 6.21 6.42 6.52 6.43 |
6.57
7.10 7.52 7.77 7.90 7.79 |
Y160L-6
|
11
|
|
12
|
C
|
520
|
1
2 3 4 5 6 |
18889
22081 25407 28599 31925 35118 |
584
571 545 507 449 372 |
78.1
82.6 85.8 86.8 84.5 78.1 |
3.91
4.23 4.47 4.63 4.70 4.64 |
4.95
5.34 5.65 5.84 5.94 5.85 |
Y160M-6
|
7.5
|
|
12
|
C
|
470
|
1
2 3 4 5 6 |
17072
19958 22964 25849 28855 31741 |
477
466 445 414 367 304 |
78.1
82.6 85.8 86.8 84.5 78.1 |
2.89
3.12 3.30 3.42 3.47 3.42 |
3.65
3.94 4.17 4.31 4.38 4.32 |
Y132M2-6
|
5.5
|
|
12
|
C
|
420
|
1
2 3 4 5 6 |
15256
17835 20521 23099 25785 28364 |
381
372 355 330 293 242 |
78.1
82.6 85.8 86.8 84.5 78.1 |
2.06
2.23 2.36 2.44 2.48 2.44 |
2.60
2.81 2.98 3.08 3.13 3.08 |
Y32M1-6
|
4
|
上一個 : Y5-48系列離心通風機 下一個 : RDF系列離心通風機
相關新聞
- 3C排煙防火閥的使用符合3C標準嗎？
- 選擇3C排煙防火閥時要看看閥門的基本情況
- 3C排煙防火閥的誤差校驗要求
- 3C軸流消防排煙風機的調節方式有哪些？
相關產品
ZF系列鍍鋅板風量調節閥
離心式消防排煙風機HTFC-20
蝸殼
防水風口
吊頂式新風換氣機
