一、概述

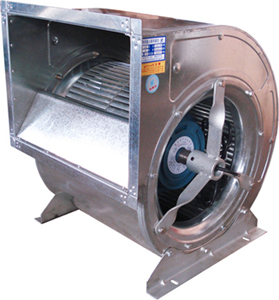

    AKF系列外轉子低噪聲空調離心通風機是一種新型節能風機，它具有體積小，流量大，風壓高，整機運轉平穩。風機配用的三相異步低噪聲外轉子電動機可通過變頻或調壓進行變速，以適應不同工況的情景下對風量、風壓的要求。主要適用于空調凈化設備，變風量空調柜機組，賓館、廠礦企業公共場所的通風換氣。KTD系列風機共有2.5S、2.5L、2.6S、3.0M、3.0AM、3.5S、3.5M、3.5L、4.0AS、4.0S、4.0M、4.0L、4.2S、4.2M、4.2L、4.5S、4.5M、4.5L、5.0S、5.0M二十種規格。 BAKF系列三相隔爆型外轉子低噪聲空調離心通風機的空氣動力性能和外形 結構與KTD系列同一規格相同，只是葉輪鋁合金，配用電機為三相異步隔爆型低噪聲外轉子電動機。BKTD系列防爆風機共有2.5S、2.5L、3.0M、3.5S、3.5M、3.5L、4.0S、4.0M、4.0L、4.2S十種規格。 BKTD系列三相隔爆型外轉子低噪聲空調離心通風機均通過國家防爆電氣產品質量監督檢驗測試中心防爆合格認證。風機經國家空調設備質量監督檢驗測試中心及江蘇省技監局多次測試，名項技術性能均居于國內領先水平。

二、風機結構
    1. 旋向角度
    AKF系列外轉子風機制成整體結構，風機可分為左旋和右旋兩種，即從電機出線一側正視，葉輪逆時針旋轉稱為左旋，葉輪順時針旋轉稱為右旋。用戶訂貨時須注明風機旋向。AKF系列外轉子風機可制成0°、90°、180°三種常規角度（如下圖所示），也可按客戶要求制成任何安裝角度。

2. 機殼
    采用優質鍍鋅鋼板或冷軋鋼板制造，風機側板型線符合空氣動力學原理，蝸板和側板采用聯合成型系統咬合連接制成一整體，法蘭與外殼采用TOX技術固定。外表采用噴塑處理或原色。噴塑處理的風機表面堅硬，耐熱耐潮，不易劃傷，色彩亮麗美觀。表面不經噴塑處理的機殼保持原有的鍍鋅鋼板特有的光澤與花紋。均防潮防銹，美觀耐用。機殼與底座在0°、90°、180°間可任意調換，安裝方便。
    3. 葉輪
    風機的葉片、輪蓋、輪盤均選用優質鍍鋅鋼板，葉片為前向多翼型，經模具一次沖壓成型，與輪蓋、輪盤采用插片鉚接的方式安裝。每臺風機的葉輪均依據JB/T 9101標準進行嚴格的經靜、動平衡校正，平衡等級均達到G4.0級。AKF系列采用優質鍍鋅鋼板制成，BAKF系列采用優質鋁合金板制成。
    4. 進風口
    均采用優質鍍鋅鋼板經模具一次沖壓成型，裝于風機兩側，與軸向平行的截面為流線型曲面，氣流損失小，效率高。
    5. 電機
    采用三相異步低噪聲外轉子電機，葉輪中盤直接安裝在電機外殼上，其傳動損失為零，從而提高了整機效率。能借助三相調壓器、變頻調速調節風機的轉速，以適應系統負荷多變的要求。BKTD系列配用的電機均為三相異步隔爆型 低噪聲外轉子電動機。

三、風機性能
    樣本所示的風機性能參數是指標準進氣狀態下的性能，如使用條件與標準進氣狀態不一致，須先按標準進氣狀態進行換算。樣本所示的轉速為380V、50HZ時電機的標準轉速，現場電壓、頻率不一致時，風機實際轉速會略有差異。
    標準進氣狀態為：大氣壓力Pt＝101325Pa 進氣溫度ta＝20℃ 相對濕度Φ＝50% 空氣密度ρ＝1.2kg/m³

四、風機使用條件
    1. 風機輸送介質為空氣或不含有粘性物質，無腐蝕性，不易燃、易爆的氣體。
    2. 輸送氣體中所含的塵土及硬質顆粒物不大于150mg/m³。
    3. 風機輸送氣體的溫度不超過80℃，海拔不超過1000m。

五、風機的安裝和使用
    1. 風機在安裝前首先對風機各部件進行嚴格的檢查，特別是對風機的葉輪、電動機等轉動部件更應細致檢查，如發現損傷，應予以修復再進行安裝，同時檢查機殼內部是否掉入或遺留工具雜物，以免運轉中造成葉輪損壞或發生事故；
    2.安裝風機時，管道的重量不應加在機殼上，而且必須保證軸為水平位置。采用軟連接時，接頭不能拉得太緊；
    3.擰緊所有的連接螺栓和地腳螺釘；
    4.風機安裝完畢后，用手轉動葉輪，檢查是否有碰撞或擦殼現象，有無其它異常響聲；
    5.確保無異常的情況下，方可通電試運轉。試運轉時檢查葉輪的旋轉方向是否正確；
    6.風機進口或出口處應加裝調節閥，風機運轉前應將調節閥關閉，防止風機敞口空運轉導致電機燒毀。為使風機安全運轉，用戶安裝時必須配備電動機缺相保護裝置。

六、風機的維護
    1.定期停機檢查各處連接螺栓、銷釘?shù)龋缬兴蓜?dòng)及時緊固；
    2.風機運轉過程中如發生異響、劇烈振動等情況時，應立即停車檢查；
    3.風機各部件不得碰撞、擠壓，不能堆放在潮濕或有腐蝕性物品的場所；
    4.保持風機清潔，定期清理葉片上的雜物，防止引起葉輪不平衡；
    5.電機軸承為全封閉免加油型軸承，其壽命隨使用環境而異。如軸承出現異常響聲，應立即檢查更換軸承或請電機廠家維修；
    6.嚴禁強制牽引電機電源引出線，電機電源引出線在風機安裝到位后應及時固定好。

七、訂貨須知
    訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。
    如有特殊要求，我廠可根據客戶的要求特殊設計和制造。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
