一、概述

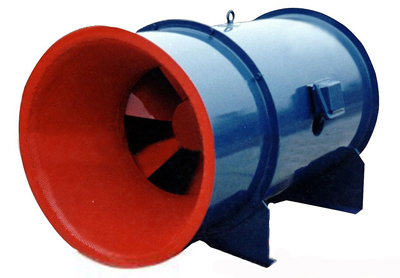

HL3-2A(SWF-B)型混流式低噪聲、節能型通風機是介于軸流式和離心式通風機之間的一種新型風機，它具有離心式通風機高的壓力，軸流式通風機大的流量，效率高、節能、噪聲低、安裝方便等特點。
HL3-2A型通風機設計新穎、結構緊湊、體積小、重量輕、易安裝，與老式的離心式通風機相比可節電20%，轉速小于2000rpm時，噪聲低于75dB（A），風機聯接管道和和安裝在空調箱內時，噪聲小于70 dB（A），可替代2000rpm以下的中、低壓離心風機，廣泛應用于工業、民用建筑、通風除塵等領域。
二、風機的結構特征
風機主要由葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用具有子午加速特征的數個扭曲翼形葉片焊接在錐形輪轂上，經動平衡校驗，超速試驗，有良好的空氣動力性能。
機殼采用圓筒形，與具有消音功能的集流器聯成整體，出風口裝有導流片，具有良好的氣流分布，壓力穩定。
三、風機的用途
1. 應用場所：冷凍、空調、紡織、船舶、民用建筑等空調工程通風換氣。
2. 輸送氣體的種類：空氣和其它不自燃的、對人體無害的、對鋼材無腐蝕性的氣體，在特殊環境中，可選用防爆型混流風機。
3. 氣體的雜質：氣體內不允許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。
4. 氣體的溫度：不得超過80℃。
四、風機性能的選擇
1. 風機的性能在性能表上查閱,表中列出的性能是最高效率范圍內的性能，按流量分為五個性能點，選用時按性能表為準。
2. 出廠的風機合格品性能在額定流量下全壓不超過±5%.
3. 性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣β=101325Pa，t=20℃，相對濕度ψ=50%。當實際使用條件與上述不符合時按有關公式進行換算。
4. 風機安裝方式可分為立式和臥式，如需立式安裝請在訂貨時注明，如在流量、壓力、安裝尺寸等性能參數上有特殊要求時，本公司將為您另行設計生產。

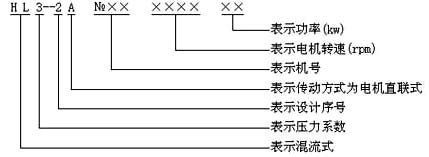

5. 風機代號定義：
五、風機的安裝
1. 風機安裝時應對各部件進行全面檢查，機件是否完整，各部件聯接是否緊固。
2. 風機安裝時注意保持風機的水平位置，對風機與地基的結合面和出風管的聯接等，應調整使之自然吻合不得有強行聯接，不允許將管道重量加在風機的部件上。
3. 風機在運轉時如發現有劇烈的振動撞擊等反常現象必須立即停車檢查。
4. 風機在露天使用應有防雨措施。
5. 按期清除風機內部積灰、污垢等雜質，并防止銹蝕。
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
不同型號詳細參數表：

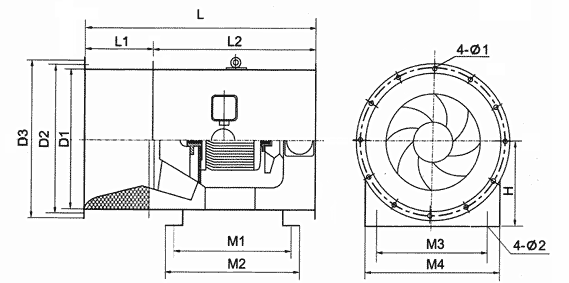

HL3-2A高效低噪混流風機安裝及外形尺寸
|
機號 |
進風口尺寸 |
外形尺寸L=L1+L2 |
底腳尺寸 |
|
參考 |
|||||||||||||||||
|
D1 |
D2 |
D3 |
n-Φ1 |
H |
L1 |
機殼長度L2 |
M4 |
M2 |
M3 |
M1 |
4-Φd2 |
|||||||||||
|
2極 |
4極 |
6極 |
8極 |
2極 |
4極 |
6極 |
8極 |
2極 |
4極 |
6極 |
8極 |
|||||||||||
|
2.5 |
282 |
311 |
336 |
6-Φ6.5 |
191 |
150 |
380 |
380 |
380 |
|
282 |
366 |
366 |
366 |
|
232 |
323 |
323 |
323 |
|
Φ11 |
18 |
|
3 |
338 |
367 |
392 |
8-Φ6.5 |
219 |
180 |
395 |
395 |
395 |
|
338 |
387 |
387 |
387 |
|
278 |
344 |
344 |
344 |
|
Φ11 |
27 |
|
3.5 |
394 |
428 |
458 |
8-Φ6.5 |
257 |
210 |
450 |
415 |
415 |
|
394 |
449 |
409 |
409 |
|
324 |
405 |
365 |
365 |
|
Φ11 |
37 |
|
4 |
450 |
486 |
516 |
8-Φ8.5 |
285 |
240 |
600 |
435 |
435 |
|
450 |
579 |
427 |
427 |
|
370 |
525 |
373 |
373 |
|
Φ11 |
49 |
|
4.5 |
506 |
547 |
582 |
8-Φ8.5 |
323 |
270 |
620 |
480 |
480 |
|
506 |
601 |
464 |
464 |
|
416 |
547 |
410 |
410 |
|
Φ13 |
65 |
|
5 |
563 |
604 |
639 |
8-Φ11 |
352 |
300 |
740 |
560 |
500 |
|
563 |
720 |
546 |
484 |
|
463 |
656 |
482 |
420 |
|
Φ13 |
84 |
|
5.5 |
619 |
665 |
705 |
10-Φ11 |
390 |
330 |
|
580 |
540 |
580 |
619 |
|
566 |
531 |
571 |
509 |
|
502 |
467 |
507 |
Φ13 |
100 |
|
6 |
675 |
721 |
761 |
12-Φ11 |
418 |
360 |
|
680 |
600 |
600 |
675 |
|
663 |
586 |
591 |
555 |
|
594 |
517 |
528 |
Φ15 |
125 |
|
6.5 |
732 |
778 |
818 |
12-Φ11 |
456 |
390 |
|
740 |
640 |
640 |
732 |
|
723 |
626 |
611 |
602 |
|
653 |
556 |
547 |
Φ15 |
150 |
|
7 |
788 |
839 |
884 |
12-Φ11 |
484 |
420 |
|
810 |
720 |
680 |
788 |
|
800 |
703 |
651 |
648 |
|
725 |
628 |
587 |
Φ16 |
182 |
|
7.5 |
844 |
895 |
940 |
14-Φ13 |
522 |
450 |
|
880 |
780 |
740 |
844 |
|
866 |
764 |
722 |
694 |
|
791 |
689 |
647 |
Φ16 |
213 |
|
8 |
900 |
951 |
996 |
14-Φ13 |
550 |
480 |
|
925 |
800 |
800 |
900 |
|
914 |
787 |
785 |
740 |
|
834 |
707 |
705 |
Φ16 |
247 |
|
8.5 |
957 |
1013 |
1063 |
14-Φ13 |
579 |
510 |
|
1000 |
880 |
820 |
957 |
|
975 |
863 |
806 |
787 |
|
894 |
780 |
723 |
Φ16 |
276 |
|
9 |
1013 |
1069 |
1119 |
16-Φ13 |
617 |
540 |
|
1080 |
940 |
900 |
1013 |
|
1060 |
928 |
881 |
833 |
|
974 |
842 |
795 |
Φ16 |
307 |
|
9.5 |
1070 |
1126 |
1176 |
16-Φ13 |
646 |
570 |
|
1110 |
970 |
970 |
1070 |
|
1100 |
954 |
906 |
880 |
|
1014 |
868 |
820 |
Φ16 |
307 |
|
10 |
1125 |
1181 |
1231 |
16-Φ15 |
673 |
600 |
|
1350 |
1050 |
980 |
1125 |
|
1227 |
1037 |
975 |
925 |
|
1247 |
948 |
883 |
Φ16 |
380 |
|
10.5 |
1180 |
1236 |
1286 |
16-Φ15 |
706 |
630 |
|
1400 |
1140 |
1050 |
1180 |
|
1248 |
1135 |
998 |
970 |
|
1280 |
1012 |
947 |
Φ16 |
441 |
|
11 |
1237 |
1303 |
1363 |
16-Φ15 |
735 |
660 |
|
1465 |
1160 |
1100 |
1237 |
|
1350 |
1148 |
1088 |
1017 |
|
1350 |
1058 |
998 |
Φ16 |
518 |
|
11.5 |
1294 |
1350 |
1400 |
16-Φ15 |
765 |
690 |
|
1620 |
1230 |
1180 |
1294 |
|
1602 |
1213 |
1164 |
1064 |
|
1510 |
1115 |
1066 |
Φ16 |
595 |
|
12 |
1350 |
1416 |
1476 |
16-Φ15 |
793 |
720 |
|
1710 |
1330 |
1200 |
1350 |
|
1694 |
1314 |
1184 |
1110 |
|
1594 |
1210 |
1084 |
Φ16 |
672 |
|
12.5 |
1406 |
1472 |
1532 |
16-Φ15 |
823 |
750 |
|
1800 |
1420 |
1250 |
1406 |
|
1784 |
1404 |
1234 |
1156 |
|
2198 |
1304 |
1134 |
Φ19 |
761 |
|
13 |
1462 |
1538 |
1608 |
18-Φ15 |
854 |
780 |
|
1250 |
1500 |
1290 |
1462 |
|
1239 |
1484 |
1274 |
1202 |
|
1131 |
1374 |
1163 |
Φ19 |
854 |
|
13.5 |
1518 |
1596 |
1658 |
18-Φ15 |
885 |
810 |
|
1285 |
1650 |
1410 |
1518 |
|
1267 |
1634 |
1394 |
1238 |
|
1165 |
1509 |
1269 |
Φ19 |
952 |
|
14 |
1574 |
1654 |
1714 |
18-Φ15 |
916 |
840 |
|
1340 |
1810 |
1460 |
1574 |
|
1320 |
1790 |
1419 |
1284 |
|
1192 |
1662 |
1289 |
Φ19 |
1058 |
|
說明：單元格涂黃為10極560rpm尺寸；參考重量不包括電機重量。 |
||||||||||||||||||||||
HL3-2A高效低噪混流風機性能表
|
機號 |
轉速 |
風量 |
風壓 |
功率 |
噪聲 |
|
機號 |
轉速 |
風量 |
風壓 |
功率 |
噪聲 |
|
(rpm) |
(m3/h) |
（Pa） |
（kW） |
dB（A） |
(rpm) |
(m3/h) |
（Pa） |
（kW） |
dB（A） |
|||
|
2.5 |
2900 |
2253 |
402 |
0.75 |
73 |
4 |
2900 |
9227 |
1028 |
5.5 |
77 |
|
|
2039 |
452 |
8351 |
1159 |
|||||||||
|
1396 |
532 |
6946 |
1363 |
|||||||||
|
1496 |
542 |
6127 |
1387 |
|||||||||
|
1340 |
554 |
5490 |
1419 |
|||||||||
|
1450 |
1126 |
100 |
0.55 |
61 |
1450 |
4614 |
257 |
0.75 |
64 |
|||
|
1019 |
113 |
4176 |
290 |
|||||||||
|
848 |
133 |
3473 |
341 |
|||||||||
|
748 |
135 |
3064 |
347 |
|||||||||
|
670 |
139 |
2745 |
355 |
|||||||||
|
960 |
746 |
44 |
0.55 |
52 |
960 |
3055 |
112 |
0.55 |
57 |
|||
|
675 |
50 |
2765 |
127 |
|||||||||
|
561 |
58 |
2299 |
149 |
|||||||||
|
495 |
59 |
2028 |
152 |
|||||||||
|
444 |
61 |
1817 |
156 |
|||||||||
|
3 |
2900 |
3893 |
578 |
1.1 |
74 |
4.5 |
2900 |
13138 |
1301 |
7.5 |
76 |
|
|
3523 |
651 |
11891 |
1466 |
|||||||||
|
2930 |
767 |
9889 |
1725 |
|||||||||
|
2585 |
780 |
8724 |
1755 |
|||||||||
|
2316 |
798 |
7816 |
1796 |
|||||||||
|
1450 |
1946 |
145 |
0.55 |
61 |
1450 |
6569 |
325 |
1.1 |
66 |
|||
|
1762 |
163 |
5945 |
367 |
|||||||||
|
1465 |
192 |
4945 |
431 |
|||||||||
|
1293 |
195 |
4362 |
439 |
|||||||||
|
1158 |
200 |
3908 |
449 |
|||||||||
|
960 |
1289 |
63 |
0.55 |
53 |
960 |
4349 |
143 |
0.55 |
58 |
|||
|
1166 |
71 |
3936 |
161 |
|||||||||
|
970 |
84 |
3274 |
189 |
|||||||||
|
856 |
85 |
2888 |
192 |
|||||||||
|
767 |
87 |
2586 |
196 |
|||||||||
|
3.5 |
2900 |
6181 |
787 |
2.2 |
75 |
5 |
2900 |
18022 |
1606 |
15 |
80 |
|
|
5595 |
887 |
16311 |
1810 |
|||||||||
|
4653 |
1044 |
13565 |
2130 |
|||||||||
|
4104 |
1062 |
11967 |
2167 |
|||||||||
|
3678 |
1086 |
10722 |
2217 |
|||||||||
|
1450 |
3091 |
197 |
0.55 |
62 |
1450 |
9091 |
402 |
2.2 |
68 |
|||
|
2797 |
222 |
8156 |
452 |
|||||||||
|
2327 |
261 |
6783 |
532 |
|||||||||
|
2052 |
265 |
5984 |
542 |
|||||||||
|
1839 |
272 |
5361 |
554 |
|||||||||
|
960 |
2046 |
86 |
0.55 |
54 |
960 |
5966 |
176 |
0.75 |
59 |
|||
|
1852 |
97 |
5400 |
198 |
|||||||||
|
1540 |
114 |
4491 |
233 |
|||||||||
|
1359 |
116 |
3962 |
237 |
|||||||||
|
1217 |
119 |
3549 |
243 |
|
機號 |
轉速 |
風量 |
風壓 |
功率 |
噪聲 |
|
機號 |
轉速 |
風量 |
風壓 |
功率 |
噪聲 |
|
(rpm) |
(m3/h) |
（Pa） |
（kW） |
dB（A） |
(rpm) |
(m3/h) |
（Pa） |
（kW） |
dB（A） |
|||
|
5.5 |
1450 |
11993 |
486 |
3 |
65 |
7.5 |
1450 |
30411 |
904 |
15 |
78 |
|
|
10855 |
548 |
27525 |
1018 |
|||||||||
|
9028 |
644 |
22892 |
1198 |
|||||||||
|
7964 |
655 |
20195 |
1219 |
|||||||||
|
7136 |
670 |
18094 |
1247 |
|||||||||
|
960 |
7941 |
213 |
1.1 |
59 |
960 |
20135 |
396 |
4 |
72 |
|||
|
7187 |
240 |
18223 |
446 |
|||||||||
|
5977 |
282 |
15156 |
525 |
|||||||||
|
5273 |
287 |
13370 |
534 |
|||||||||
|
4724 |
294 |
11979 |
547 |
|||||||||
|
720 |
5955 |
120 |
1.1 |
57 |
720 |
15101 |
223 |
2.2 |
67 |
|||
|
5390 |
135 |
13668 |
251 |
|||||||||
|
4483 |
159 |
11367 |
295 |
|||||||||
|
3954 |
162 |
10027 |
301 |
|||||||||
|
3543 |
165 |
8984 |
308 |
|||||||||
|
6 |
1450 |
15571 |
578 |
5.5 |
70 |
8 |
1450 |
36908 |
1028 |
18.5 |
82 |
|
|
14093 |
652 |
33405 |
1159 |
|||||||||
|
11721 |
767 |
27782 |
1363 |
|||||||||
|
10340 |
780 |
24509 |
1387 |
|||||||||
|
9264 |
798 |
21959 |
1419 |
|||||||||
|
960 |
10309 |
253 |
1.5 |
66 |
960 |
24436 |
451 |
5.5 |
74 |
|||
|
9330 |
286 |
22117 |
508 |
|||||||||
|
7760 |
336 |
18394 |
597 |
|||||||||
|
6846 |
342 |
16227 |
608 |
|||||||||
|
6133 |
350 |
14538 |
622 |
|||||||||
|
720 |
7732 |
142 |
1.1 |
58 |
720 |
18327 |
253 |
2.2 |
71 |
|||
|
6998 |
161 |
16587 |
286 |
|||||||||
|
5820 |
189 |
13795 |
336 |
|||||||||
|
5134 |
192 |
12170 |
342 |
|||||||||
|
4600 |
197 |
10904 |
350 |
|||||||||
|
6.5 |
1450 |
19797 |
679 |
7.5 |
74 |
8.5 |
1450 |
44270 |
1161 |
22 |
85 |
|
|
17918 |
765 |
40068 |
1308 |
|||||||||
|
14902 |
890 |
33323 |
1539 |
|||||||||
|
13146 |
916 |
29398 |
1566 |
|||||||||
|
11778 |
937 |
26339 |
1602 |
|||||||||
|
960 |
13107 |
298 |
2.2 |
68 |
960 |
29310 |
509 |
7.5 |
77 |
|||
|
11863 |
335 |
26528 |
573 |
|||||||||
|
9866 |
394 |
22062 |
674 |
|||||||||
|
8704 |
401 |
19463 |
686 |
|||||||||
|
7798 |
411 |
17438 |
702 |
|||||||||
|
720 |
9830 |
167 |
1.1 |
62 |
720 |
21983 |
286 |
3 |
73 |
|||
|
8897 |
189 |
19896 |
322 |
|||||||||
|
7399 |
222 |
16547 |
379 |
|||||||||
|
6528 |
226 |
14597 |
386 |
|||||||||
|
5849 |
231 |
13079 |
395 |
|||||||||
|
7 |
1450 |
24726 |
787 |
11 |
77 |
9 |
1450 |
52551 |
1301 |
30 |
88 |
|
|
22379 |
887 |
47563 |
1466 |
|||||||||
|
18612 |
1044 |
39557 |
1726 |
|||||||||
|
16419 |
1061 |
34897 |
1755 |
|||||||||
|
14710 |
1086 |
31266 |
1796 |
|||||||||
|
960 |
16370 |
345 |
3 |
70 |
960 |
34793 |
570 |
11 |
80 |
|||
|
14816 |
388 |
31490 |
643 |
|||||||||
|
12322 |
457 |
26189 |
756 |
|||||||||
|
10871 |
465 |
23104 |
769 |
|||||||||
|
9340 |
476 |
20700 |
787 |
|||||||||
|
720 |
12278 |
194 |
1.5 |
64 |
720 |
26094 |
320 |
4 |
75 |
|||
|
1112 |
219 |
23618 |
362 |
|||||||||
|
9242 |
257 |
19642 |
425 |
|||||||||
|
8152 |
262 |
15525 |
433 |
|||||||||
|
7305 |
268 |
14789 |
443 |
|
機號 |
轉速 |
風量 |
風壓 |
功率 |
噪聲 |
|
機號 |
轉速 |
風量 |
風壓 |
功率 |
噪聲 |
|
(rpm) |
(m3/h) |
（Pa） |
（kW） |
dB（A） |
(rpm) |
(m3/h) |
（Pa） |
（kW） |
dB（A） |
|||
|
9.5 |
1450 |
61806 |
1448 |
37 |
91 |
12 |
1450 |
124567 |
2311 |
132 |
111 |
|
|
55935 |
1635 |
112734 |
2609 |
|||||||||
|
46526 |
1921 |
93772 |
3064 |
|||||||||
|
41041 |
1956 |
82716 |
3121 |
|||||||||
|
36769 |
2001 |
74107 |
3192 |
|||||||||
|
960 |
40920 |
634 |
11 |
82 |
960 |
82472 |
1013 |
37 |
92 |
|||
|
37033 |
717 |
74638 |
1144 |
|||||||||
|
30803 |
842 |
62083 |
1343 |
|||||||||
|
27172 |
857 |
54764 |
1368 |
|||||||||
|
24344 |
877 |
49064 |
1399 |
|||||||||
|
720 |
30690 |
357 |
5.5 |
76 |
720 |
61854 |
570 |
15 |
86 |
|||
|
27774 |
403 |
55978 |
643 |
|||||||||
|
23102 |
473 |
46562 |
755 |
|||||||||
|
20379 |
482 |
41073 |
769 |
|||||||||
|
18258 |
494 |
36798 |
787 |
|||||||||
|
10 |
1450 |
72087 |
1606 |
55 |
92 |
12.5 |
1450 |
140796 |
2507 |
160 |
117 |
|
|
65245 |
1810 |
127422 |
2831 |
|||||||||
|
54262 |
2130 |
105988 |
3325 |
|||||||||
|
47869 |
2166 |
93492 |
3387 |
|||||||||
|
42888 |
2217 |
83762 |
3464 |
|||||||||
|
960 |
47726 |
704 |
15 |
82 |
960 |
93217 |
1099 |
45 |
93 |
|||
|
43196 |
794 |
94362 |
1241 |
|||||||||
|
35925 |
934 |
70171 |
1457 |
|||||||||
|
31692 |
950 |
61898 |
1484 |
|||||||||
|
28395 |
972 |
55456 |
1518 |
|||||||||
|
720 |
35795 |
396 |
7.5 |
77 |
720 |
69912 |
618 |
18.5 |
88 |
|||
|
32397 |
446 |
63271 |
698 |
|||||||||
|
26944 |
525 |
52628 |
820 |
|||||||||
|
23770 |
534 |
46424 |
835 |
|||||||||
|
21296 |
547 |
41592 |
854 |
|||||||||
|
10.5 |
1450 |
83450 |
1769 |
75 |
94 |
13 |
960 |
104856 |
1188 |
55 |
94 |
|
|
75523 |
1998 |
94896 |
1342 |
|||||||||
|
62819 |
2346 |
78933 |
1576 |
|||||||||
|
55413 |
2390 |
69627 |
1605 |
|||||||||
|
49646 |
2444 |
62380 |
1642 |
|||||||||
|
960 |
55250 |
775 |
18.5 |
87 |
720 |
78642 |
668 |
22 |
90 |
|||
|
50001 |
876 |
71172 |
755 |
|||||||||
|
41591 |
1028 |
59200 |
886 |
|||||||||
|
36687 |
1047 |
52220 |
903 |
|||||||||
|
32869 |
1071 |
46785 |
923 |
|||||||||
|
720 |
41437 |
436 |
11 |
79 |
560 |
61166 |
404 |
11 |
81 |
|||
|
37501 |
492 |
55356 |
456 |
|||||||||
|
31193 |
585 |
46044 |
536 |
|||||||||
|
27515 |
589 |
40616 |
546 |
|||||||||
|
24651 |
602 |
36388 |
558 |
|||||||||
|
11 |
1450 |
95949 |
1941 |
90 |
104 |
13.5 |
960 |
117426 |
1282 |
75 |
99 |
|
|
86834 |
2192 |
106272 |
1447 |
|||||||||
|
72228 |
2575 |
88396 |
1700 |
|||||||||
|
63712 |
2623 |
77974 |
1731 |
|||||||||
|
57081 |
2682 |
69859 |
1771 |
|||||||||
|
960 |
63524 |
851 |
22 |
89 |
720 |
88070 |
721 |
30 |
93 |
|||
|
57490 |
961 |
79704 |
814 |
|||||||||
|
47820 |
1128 |
66297 |
956 |
|||||||||
|
42182 |
1149 |
58480 |
974 |
|||||||||
|
37792 |
1176 |
52394 |
996 |
|||||||||
|
720 |
47643 |
478 |
11 |
82 |
560 |
68498 |
436 |
15 |
82 |
|||
|
43117 |
540 |
61992 |
492 |
|||||||||
|
35865 |
635 |
57564 |
578 |
|||||||||
|
31636 |
646 |
45485 |
589 |
|||||||||
|
28344 |
661 |
40751 |
602 |
|||||||||
|
11.5 |
1450 |
109636 |
2122 |
110 |
107 |
14 |
960 |
130963 |
1378 |
90 |
102 |
|
|
99222 |
2396 |
118522 |
1557 |
|||||||||
|
82532 |
2814 |
98586 |
1828 |
|||||||||
|
72801 |
2867 |
86963 |
1862 |
|||||||||
|
65224 |
2932 |
77912 |
1905 |
|||||||||
|
960 |
72587 |
930 |
30 |
90 |
720 |
98222 |
775 |
37 |
95 |
|||
|
65692 |
1050 |
88892 |
875 |
|||||||||
|
54642 |
1233 |
73939 |
1028 |
|||||||||
|
48200 |
1256 |
65222 |
1047 |
|||||||||
|
43183 |
1285 |
58434 |
1071 |
|||||||||
|
720 |
54440 |
523 |
15 |
84 |
560 |
76395 |
469 |
18.5 |
84 |
|||
|
49268 |
591 |
69138 |
529 |
|||||||||
|
40981 |
694 |
57508 |
622 |
|||||||||
|
36150 |
707 |
50728 |
633 |
|||||||||
|
32387 |
723 |
45448 |
648 |
上一個 : PYHL-14A混流式高溫排煙風機 下一個 : 無
相關新聞
- 3C軸流消防排煙風機流量大時壓力應如何控制？
- 3C排煙防火閥的閥體結構
- 負壓降溫3C軸流消防排煙風機的設計優點
- 3C離心式排煙風機的使用場所有哪些？
相關產品
HTF-12消防排煙風機
排煙閥
不銹鋼單層風口
4-72、B4-72系列離心通風機
YS射流新風機組
